Botas de aislamiento de cables termorretráctiles
Las botas aislantes termorretráctiles son adecuadas para la protección del aislamiento de los terminales de línea entrantes y salientes del gabinete de distribución de red en anillo y las conexiones de cables, y también son adecuadas para la protección del aislamiento de las conexiones de terminales de varias cajas de distribución de cables y subestaciones tipo caja. dispositivos.
- Temperatura de funcionamiento:
- -55 ℃ a +110 ℃
- Temperatura mínima de contracción:
- 120℃
- Color estándar:
- rojo hierro
- Nivel de tensión soportada:
- 1-35KV
- Características
- Resistente a los rayos UV, retardante de llama
Las botas aislantes termorretráctiles son adecuadas para la protección del aislamiento de los terminales de línea entrantes y salientes del gabinete de distribución de red en anillo y las conexiones de cables. También son adecuados para la protección del aislamiento de las conexiones terminales de diversas cajas de distribución de cables y dispositivos de subestaciones tipo caja. Este producto tiene excelentes propiedades aislantes. , retardo de llama, estabilidad térmica, disipación de calor, suavidad, sin grietas y resistencia a las marcas eléctricas de carbón y otras excelentes propiedades. También tiene las características de contracción rápida, operación simple, seguridad y confiabilidad, etc. Hay dos tipos de recto y de esquina para elegir. .

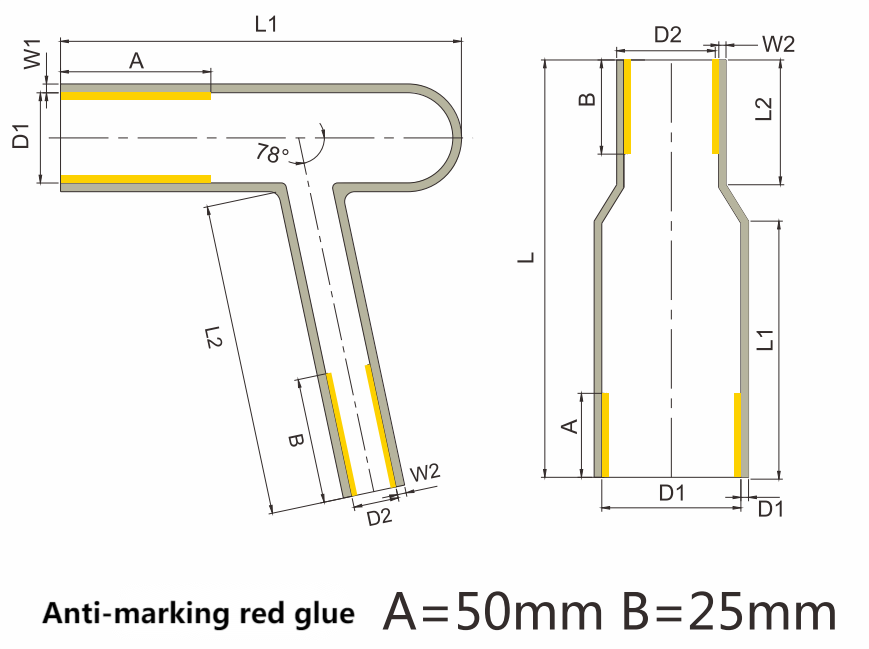

Especificaciones y tabla de tallas de botas aislantes termorretráctiles (consulte las dimensiones correspondientes según el diagrama anterior) | ||||||||||
Antes de la contracción (mm) | Después de la contracción (mm) | |||||||||
tipo | modelo | D1 mín. | D2 mín. | D1 máx. | D2 máx. | Nominación L1 | L2 ±10% | L ±10% | W1 ±10% | W2 ±10% |
Tipo de esquina | RSJY110 | 80 | 35 | 36 | 18 | 170 | 125 | - | 4.2 | 3.5 |
RSJY120 | 80 | 50 | 36 | 18 | 170 | 125 | - | 3.8 | 3.5 | |
RSJY130 | 80 | 50 | 36 | 27 | 160 | 140 | - | 3.8 | 3.5 | |
RSJY140 | 95 | 70 | 38 | 28 | 160 | 140 | - | 4.2 | 4.8 | |
RSJY150 | 145 | 68 | 72 | 34 | 215 | 140 | - | 4.2 | 4.2 | |
Tipo directo | RSJY160 | 80 | 34 | 32 | 19 | 145 | 75 | 220 | 3.2 | 3.2 |
RSJY170 | 80 | 58 | 32 | 19 | 145 | 75 | 220 | 3.2 | 3.2 | |
RSJY180 | 140 | 90 | sesenta y cinco | 33 | 145 | 75 | 220 | 4 | 4 | |
