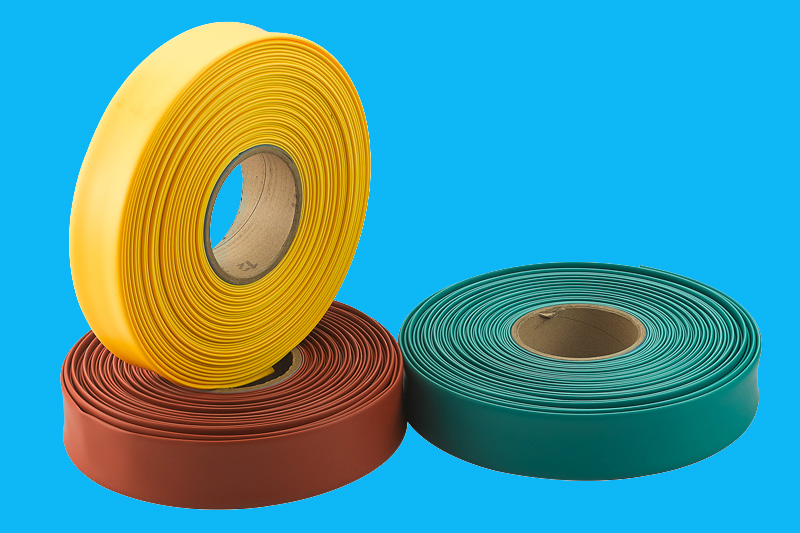

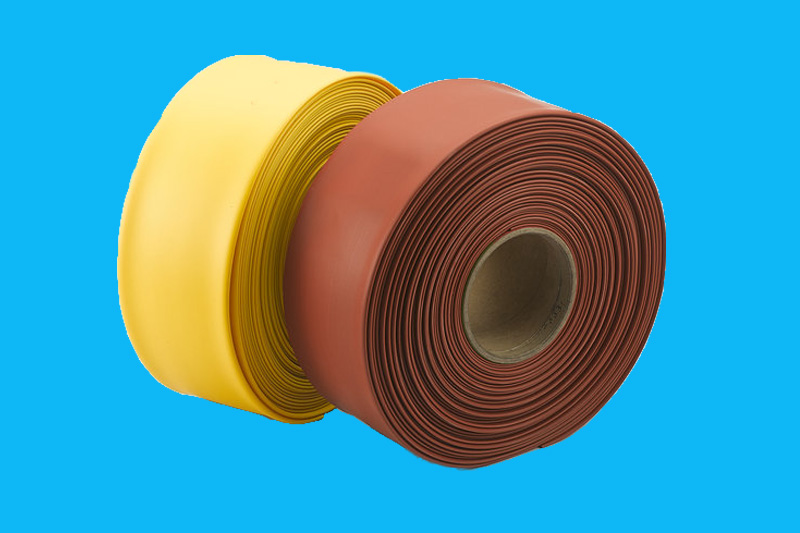

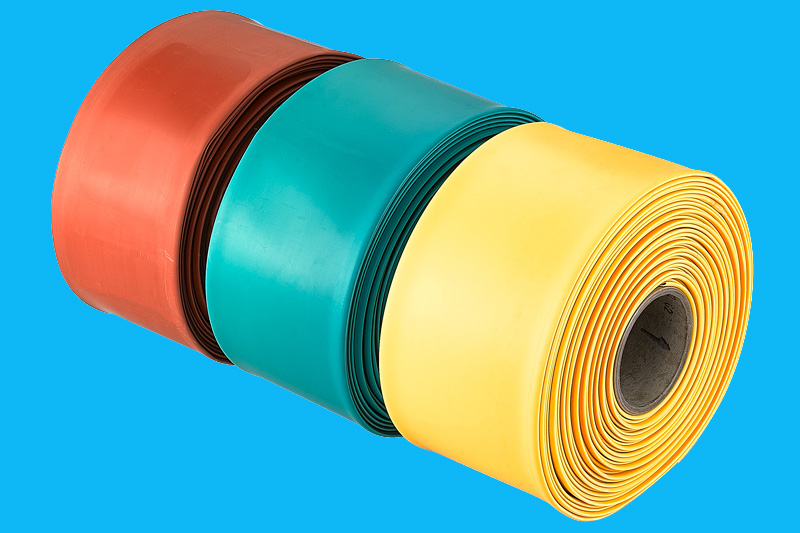

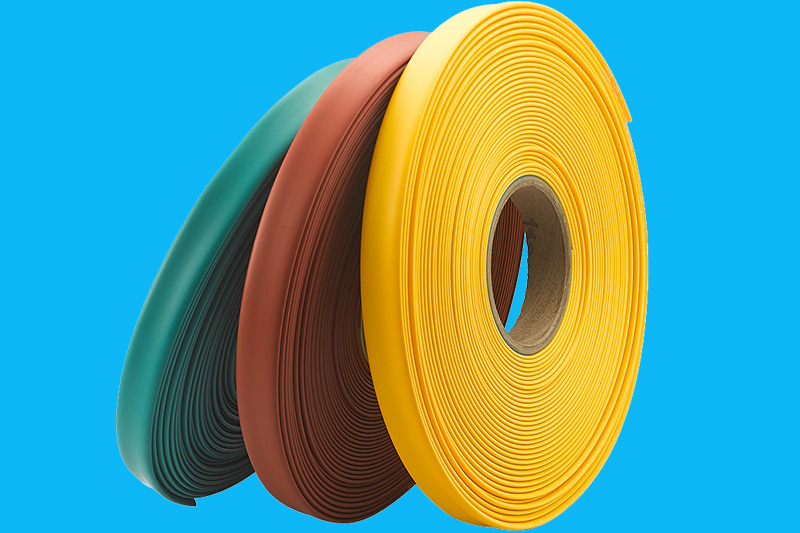

DUWAI HB1.5 - Tubo termorretráctil aislante de barra colectora (tensión soportada hasta 10 kV)
APLICACIONES
HB1.5 está hecho de poliolefina. El material flexible facilita al operador el procesamiento de barras colectoras dobladas. El material de poliolefina respetuoso con el medio ambiente puede proporcionar una protección de aislamiento confiable de hasta 10 kV, evitando la posibilidad de descargas eléctricas y contactos accidentales. El uso de HB1.5 para cubrir las barras colectoras puede reducir el diseño del espacio del tablero y reducir el costo.
HOMOLOGACIONES / ESPECIFICACIONES
IEC60060-1
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -45 ℃ ~ 105 ℃
- Temperatura mínima de contracción: 50 ℃
- Temperatura mínima de recuperación total: 125˚C
COLOR
Color estándar: rojo (el ancho de la barra colectora variará según el diseño del fabricante. El tamaño recomendado es solo como referencia).
- Relación de contracción: 2,5:1
- Flexibilidad y resistencia a la corrosión.
- Excelente resistencia química y rendimiento de aislamiento.
El tubo termocontraíble de barra colectora aislada de alto voltaje de 10 KV está hecho de un material termorretráctil de poliolefina respetuoso con el medio ambiente reticulado mediante bombardeo con haz de electrones de alta energía. Tiene excelente retardo de llama, aislamiento y estabilidad térmica, y puede proporcionar alta resistencia de aislamiento y resistencia eléctrica. Rendimiento de trazas de carbono. Limita las sustancias nocivas para el medio ambiente como PBB, PBBD, PBBE y metales pesados. No produce gases tóxicos ni sustancias nocivas cuando se quema. Es adecuado para la protección anticorrosión y de aislamiento de barras colectoras y equipos eléctricos. Ha pasado la certificación de Wuhan High School y West High School. Los productos se utilizan ampliamente en la industria energética, las comunicaciones, los automóviles, los barcos, la fabricación de aviones y otros campos.
Parámetros de rendimiento del tubo termorretráctil de barra colectora aislada de alto voltaje de 10KV | ||
Artículos de prueba | Métodos de prueba | Datos de prueba |
Resistencia a la tracción | GB/T 1040 130℃*168H | ≥10.4Mpa antes del envejecimiento |
>13.5MPa Después del envejecimiento | ||
Tensión de frecuencia eléctrica | GB/T 1408.1 | ≥42KV.1min |
Dureza Shore A | ES 2401 | ≤90 |
Fuerza de ruptura | GB/T 1408.1 | ≥25KV/mm |
Resistividad de volumen | GB/T 1410 | ≥1014Ω.cm |
Resistencia al choque térmico | 160℃*4H | No pegajoso ni agrietado |
retardante de llama | GD/T 2406 | Aprobar |
Estabilidad del cobre | ASTM D 2671 | Aprobar |
Tabla de especificaciones del tubo termorretráctil de barra colectora aislada de alto voltaje de 10KV | ||||||
Especificaciones (mm) | Antes de la contracción (mm) | Después de la contracción (mm) | Ancho de barra aplicable | Embalaje | ||
el diámetro interior de | espesor de pared | el diámetro interior de | espesor de pared | metros/rollo | ||
10kV 15/6 | ≥15 | 1 | ≤6.0 | 2.5 | 15/12 | 25 |
10 kV 20/8 | ≥20 | 1 | ≤8.0 | 2.5 | 20/15 | 25 |
10kV 25/10 | ≥25 | 1 | ≤10,0 | 2.5 | 25/18 | 25 |
10kV 30/12 | ≥30 | 1 | ≤12,0 | 2.5 | 30/20 | 25 |
10 kV 40/16 | ≥40 | 1.2 | ≤16,0 | 2.8 | 40/30 | 25 |
10kV 50/20 | ≥50 | 1.2 | ≤20,0 | 2.8 | 50/35 | 25 |
10 kV 60/24 | ≥60 | 1.2 | ≤24,0 | 2.8 | 60/45 | 25 |
10kV 70/28 | ≥70 | 1.2 | ≤28,0 | 2.8 | 70/50 | 25 |
10 kV 80/32 | ≥80 | 1.2 | ≤32,0 | 2.8 | 80/55 | 25 |
10kV 100/40 | ≥100 | 1.2 | ≤40,0 | 2.8 | 100/75 | 25 |
10kV 120/48 | ≥120 | 1.2 | ≤48,0 | 2.8 | 120/85 | 25 |
10kV 150/60 | ≥150 | 1.2 | ≤60,0 | 2.8 | 150/105 | 25 |
10kV 180/72 | ≥180 | 1.2 | ≤72,0 | 2.8 | 180/120 | 25 |
