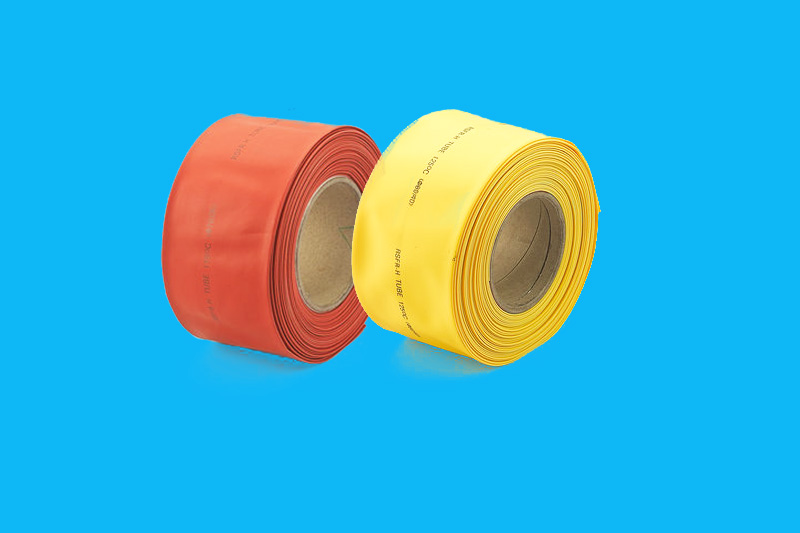

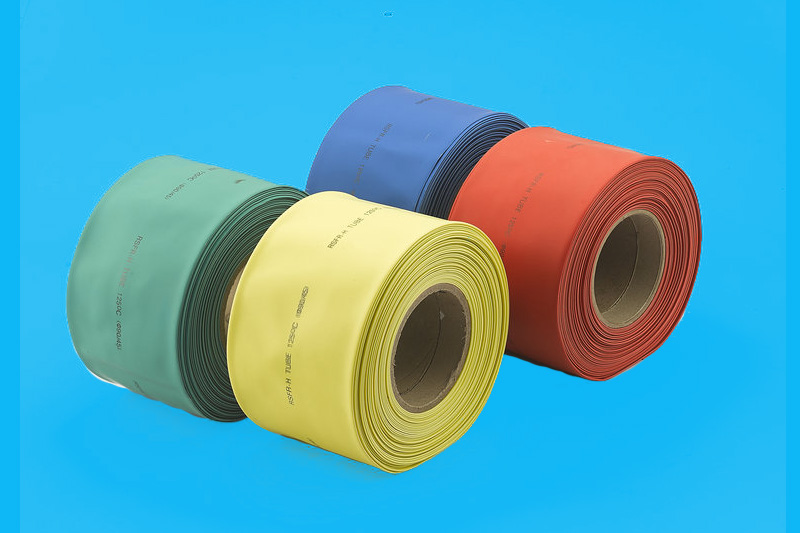

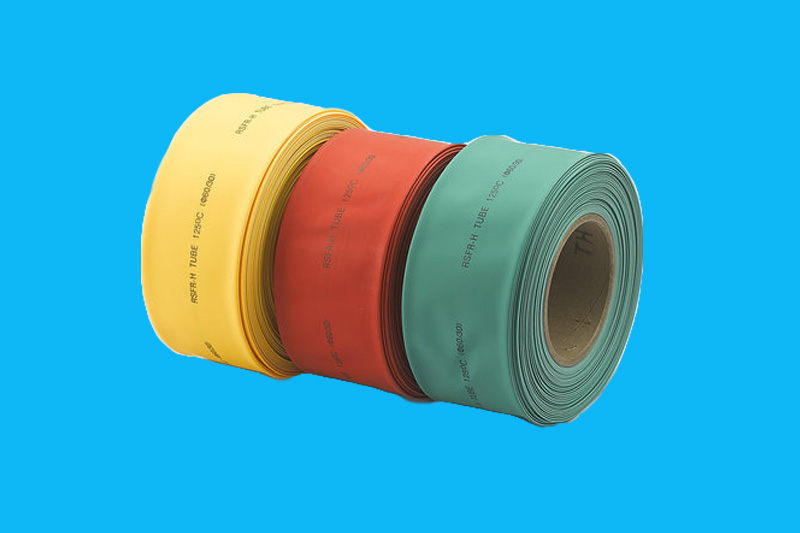

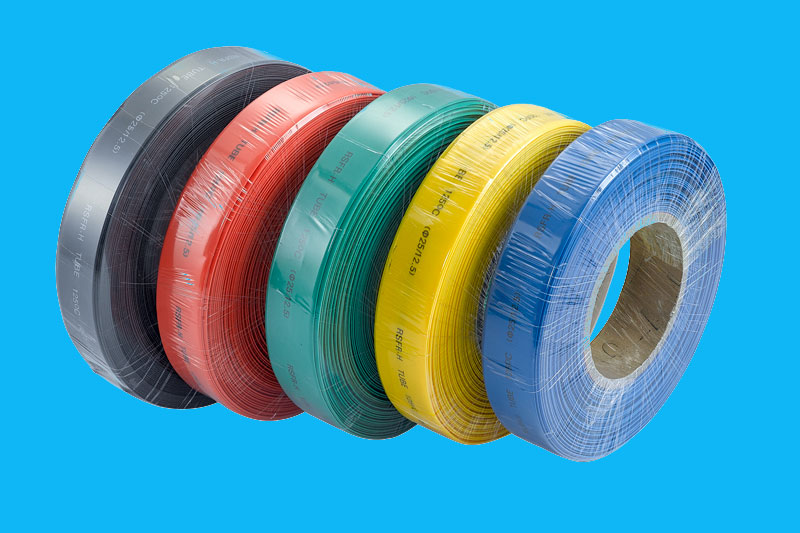

DUWAI HB0 - Tubo termorretráctil aislante de barra colectora (tensión soportada hasta 1 kV)
APLICACIONES
HB0 es adecuado para aplicaciones en aislamiento de barras colectoras de hasta 1 kV. Las múltiples opciones de color son convenientes para la aplicación de distinción de colores de barras colectoras. Con propiedades de flexibilidad y excelente resistencia mecánica y a los rayos UV, es fácil de procesar en barras colectoras rectas o curvadas, lo que proporciona una protección segura y confiable a largo plazo para los productos cubiertos.
HOMOLOGACIONES / ESPECIFICACIONES
IEC60060-1
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
- Temperatura mínima de contracción: 70 ℃
- Temperatura de recuperación total: superior a 110 ˚C
COLOR
Color estándar: negro, blanco, rojo, azul, amarillo y verde
- Relación de contracción: 2:1
- Resistencia a la corrosión y retardante de llama.
- Excelente resistencia química y rendimiento de aislamiento.
- Rojo, amarillo, azul, verde, blanco y negro para distinguir los colores.
El tubo termorretráctil de barra colectora aislada de bajo voltaje de 1KV está hecho de material termorretráctil de poliolefina respetuoso con el medio ambiente reticulado mediante bombardeo con haz de electrones de alta energía. Limita las sustancias nocivas para el medio ambiente como PBB, PBBD, PBBE y metales pesados. No produce gases tóxicos ni sustancias nocivas cuando se quema. , puede proporcionar una alta resistencia de aislamiento y resistencia a las marcas de carbón eléctrico, y es adecuado para la protección anticorrosión y de aislamiento de barras colectoras y equipos eléctricos. Ha pasado la certificación del Instituto de Alta Tecnología de Wuhan y del Instituto de Alta Tecnología del Oeste. Usos funcionales: aislamiento eléctrico, protección mecánica, reducción de distancia entre fases, realización de cajas de conexiones. Campos de aplicación: Ampliamente utilizado en aislamiento de bajo voltaje en la industria eléctrica, comunicaciones, automóviles, barcos, fabricación de aviones y otros campos.
Indicadores técnicos de rendimiento del tubo termorretráctil de barra colectora de 1kv | ||
Artículos de prueba | Métodos de prueba | Datos de prueba |
Resistencia a la tracción | GB/T 1040 130℃*168H | ≥10.4Mpa antes del envejecimiento |
>13.5MPa Después del envejecimiento | ||
Tensión de frecuencia eléctrica | GB/T 1408.1 | ≥2KV.1min |
Dureza Shore A | ES 2401 | ≤90 |
Fuerza de ruptura | GB/T 1408.1 | ≥25KV/mm |
Resistividad de volumen | GB/T 1410 | ≥1014Ω.cm |
Resistencia al choque térmico | 160℃*4H | No pegajoso ni agrietado |
retardante de llama | GD/T 2406 | aprobar |
Estabilidad del cobre | ASTM D 2671 | aprobar |
Tabla de especificaciones de tubos termorretráctiles de barra colectora de 1kv | ||||||||
Especificaciones (mm) | Antes de la contracción (mm) | Después de la contracción (mm) | Ancho de barra aplicable | Embalaje | ||||
el diámetro interior de | espesor de pared | el diámetro interior de | espesor de pared | metros/rollo | ||||
1kVHB0 30 | 31,5 | 0,5 | ≤15,0 | 1 | 30 | 50 | ||
1kVHB0 35 | 36,5 | 0,5 | ≤17,5 | 1 | 35 | 50 | ||
1kVHB0 40 | 41,5 | 0,55 | ≤20,0 | 1 | 40 | 50 | ||
1kVHB0 45 | 46,5 | 0,55 | ≤22,5 | 1 | 45 | 25 | ||
1kVHB0 50 | ≥50 | 0,55 | ≤25,0 | 1.1 | 50 | 25 | ||
1kVHB0 60 | ≥60 | 0,6 | ≤30,0 | 1.2 | 60 | 25 | ||
1kVHB0 70 | ≥70 | 0,65 | ≤35,0 | 1.3 | 70 | 25 | ||
1kVHB0 80 | ≥80 | 0,65 | ≤40,0 | 1.3 | 80/100 | 25 | ||
1kVHB0 90 | ≥90 | 0,65 | ≤45,0 | 1.3 | 100 | 25 | ||
1kVHB0 100 | ≥100 | 0,65 | ≤50,0 | 1.3 | 100/120 | 25 | ||
1kVHB0 120 | ≥120 | 0,65 | ≤60,0 | 1.3 | 150 | 25 | ||
1kVHB0 150 | ≥150 | 0,65 | ≤70,0 | 1.3 | 180 | 25 | ||
1kVHB0 180 | ≥180 | 0,65 | ≤90,0 | 1.3 | MÁXIMO | 25 | ||
