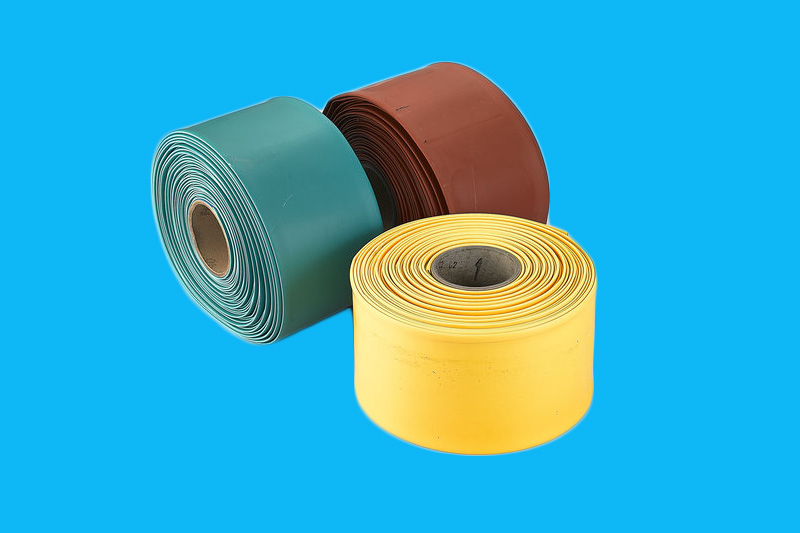

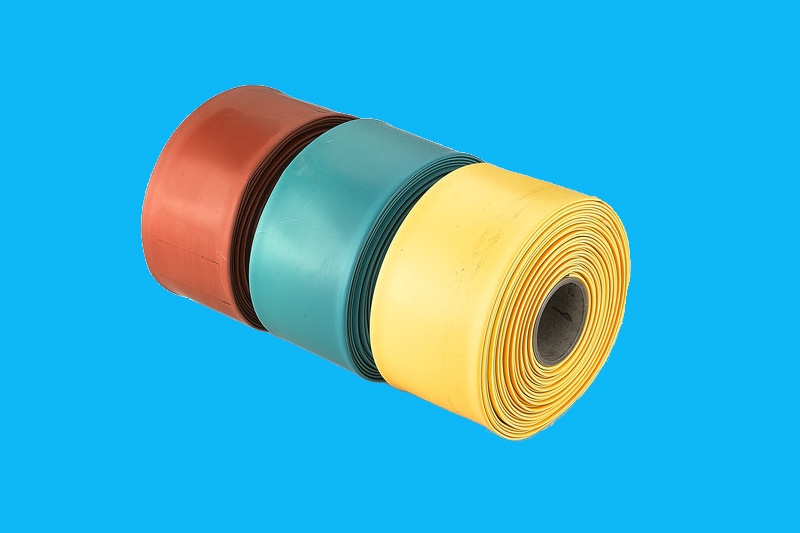

DUWAI HB3 - Tubo termorretráctil aislante de barra colectora (tensión soportada hasta 35 kV)
APLICACIONES
El HB3 de pared pesada tiene una protección de aislamiento confiable. Puede proporcionar aislamiento y protección contra descargas eléctricas para barras colectoras de hasta 35 kV. El material de poliolefina reticulada tiene resistencia a los rayos UV y propiedades retardantes de llama, y puede proporcionar aislamiento a largo plazo y protección contra voltaje para barras colectoras en entornos químicos y de alta temperatura hostiles.
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -45 ℃ ~ 105 ℃
- Temperatura mínima de contracción: 100 ℃
- Temperatura de recuperación total: superior a 135 ˚C
COLOR
Color estándar: rojo (el ancho de la barra colectora variará según el diseño del fabricante. El tamaño recomendado es solo como referencia).
- Relación de contracción: 2,5:1
- Flexibilidad y resistencia a la corrosión.
- Excelente resistencia química y rendimiento de aislamiento.
El tubo termocontraíble de barra colectora aislada de alto voltaje de 35 KV está hecho de un material termorretráctil de poliolefina respetuoso con el medio ambiente reticulado mediante bombardeo con haz de electrones de alta energía. Tiene excelente retardo de llama, aislamiento y estabilidad térmica, y puede proporcionar alta resistencia de aislamiento y resistencia eléctrica. Rendimiento de trazas de carbono. Limita las sustancias nocivas para el medio ambiente como PBB, PBBD, PBBE y metales pesados. No produce gases tóxicos ni sustancias nocivas cuando se quema. Es adecuado para la protección anticorrosión y de aislamiento de barras colectoras y equipos eléctricos. Ha pasado la certificación de Wuhan High School y West High School. Los productos se utilizan ampliamente en la industria eléctrica, las comunicaciones, los automóviles, los barcos, la fabricación de aviones y otros campos, y a menudo se utilizan para la protección del aislamiento de barras colectoras en entornos de alto voltaje, como las subestaciones.
Indicadores técnicos de rendimiento del tubo termocontraíble de barra colectora aislada de alto voltaje de 35KV | ||
Artículos de prueba | Métodos de prueba | Datos de prueba |
Resistencia a la tracción | GB/T 1040 130℃*168H | ≥10.4Mpa antes del envejecimiento |
>13.5MPa Después del envejecimiento | ||
Tensión de frecuencia eléctrica | GB/T 1408.1 | ≥95KV.1min |
Dureza Shore A | ES 2401 | ≤90 |
Fuerza de ruptura | GB/T 1408.1 | ≥25KV/mm |
Resistividad de volumen | GB/T 1410 | ≥1014Ω.cm |
Resistencia al choque térmico | 160℃*4H | No pegajoso ni agrietado |
retardante de llama | GD/T 2406 | aprobar |
Estabilidad del cobre | ASTM D 2671 | aprobar |
Tabla de especificaciones de tubos termorretráctiles con barra colectora aislada de alto voltaje de 35KV | ||||||
Especificaciones (mm) | Antes de la contracción (mm) | Después de la contracción (mm) | Ancho de barra aplicable | Embalaje | ||
el diámetro interior de | espesor de pared | el diámetro interior de | espesor de pared | metros/rollo | ||
35 kVHB3 30 | 30 | 2 | 15 | 4 | 30 | 25 |
35 kVHB3 40 | 40 | 2 | 18 | 4 | 40 | 25 |
35 kVHB3 50 | 50 | 2.2 | 22 | 4.5 | 50 | 25 |
35 kVHB3 65 | sesenta y cinco | 2.2 | 26 | 4.5 | 60 | 25 |
35 kVHB3 80 | 80 | 2.2 | 33 | 4.5 | 80/100 | 25 |
35 kVHB3 100 | 100 | 2.5 | 40 | 4.5 | 100/120 | 25 |
35 kVHB3 120 | 120 | 2.5 | 50 | 5 | 150 | 25 |
35 kVHB3 150 | 150 | 2.5 | 60 | 5 | 200 | 25 |
35 kVHB3 180 | 180 | 2.5 | 72 | 5 | MÁX. | 25 |
35kVHB3 210 | 210 | 2.5 | 80 | 5 | MÁX. | 25 |
