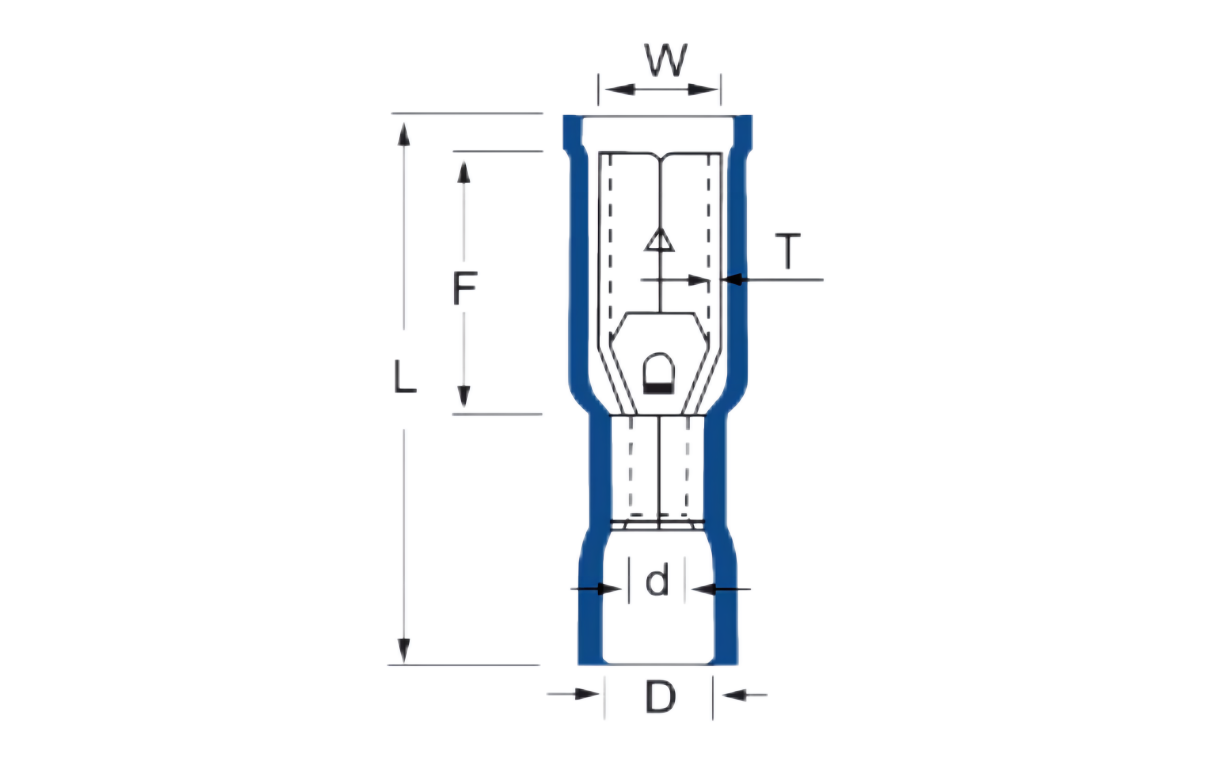

Terminales tipo bala hembra DUWAI FRH Tipo termorretráctil (revestimiento de pegamento caliente)
APLICACIONES
La serie de extremos termorretráctiles preestablecidos prensados en frío está hecha de poliolefina y adhesivo termofusible, producción compuesta de funda termorretráctil, utilizada para proteger la conexión, impermeable y anticorrosión, puede fortalecer la fijación y a prueba de golpes en ambientes difíciles, la viga lineal se cae. , con buena función de conector electrónico de protección de aislamiento. En comparación con los conectores convencionales, tiene las ventajas de durabilidad, fácil instalación y bajo costo de instalación.
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
- Temperatura mínima de contracción: 80 ℃
- Temperatura de recuperación total: superior a 110 ˚C
- Temperatura de fusión total de la soldadura: 140˚C
COLOR
Color estándar: amarillo, rojo y azul.
Material final: oricalco
Revestimiento de superficie: estañado
Material aislante: polietileno
Temperatura de funcionamiento: -55 ℃ ~ 125 ℃
Temperatura inicial de contracción: 80 ℃
Temperatura mínima de contracción total: 140 ℃
<table><tbody><tr><td colspan="2"><p>Elemento de prueba</p></td><td><p> Índice</p></td><td><p> Condición de prueba</p></td></tr><tr><td rowspan="2"><p> Pre-preparación</p></td><td><p> Resistencia a la tracción</p></td><td><p> Mín.18MPa</p></td><td rowspan="2"><p> Temperatura ambiente</p></td></tr><tr><td><p> alargado</p></td><td><p> Mín.200%</p></td></tr><tr><td rowspan="2"><p> Después del envejecimiento</p></td><td><p> Resistencia a la tracción</p></td><td><p> Mín.11.5MPa</p></td><td rowspan="2"><p> 150 ℃/7 días</p></td></tr><tr><td><p> alargado</p></td><td><p> Mínimo 100%</p></td></tr><tr><td colspan="2"><p> Soportar voltaje y voltaje de ruptura (antes de envejecer)</p></td><td><p> Soporta 2,5 KV en un minuto sin averías.</p></td><td><p> Temperatura ambiente</p></td></tr><tr><td colspan="2"><p> Soportar voltaje y voltaje de ruptura (después del envejecimiento)</p></td><td><p> Soporta 2,5 KV en un minuto sin averías.</p></td><td><p> 150 ℃/7 días</p></td></tr><tr><td colspan="2"><p> Doblado en frío</p></td><td><p> sin grieta</p></td><td><p> -40 ℃/4 hora(s)</p></td></tr><tr><td colspan="2"><p> Módulo secante (24%)</p></td><td><p> 250MPa</p></td><td><p></p></td></tr><tr><td colspan="2"><p> Resistividad de volumen</p></td><td><p> Mín.1014Ω.cM</p></td><td><p></p></td></tr><tr><td colspan="2"><p> Choque termal</p></td><td><p> sin grieta</p></td><td><p> 200 ℃/4 hora(s)</p></td></tr></tbody></table><p></p><table><tbody><tr><td rowspan="2"><p> Número de modelo</p></td><td colspan="6"><p> Dimensión (mm)</p></td><td rowspan="2"><p> UNIDADES/PAQUETE</p></td><td rowspan="2"><p> Color</p></td><td rowspan="2"><p> Explicación</p></td></tr><tr><td><p> W.</p></td><td><p> F</p></td><td><p> l</p></td><td><p> h</p></td><td><p> d1</p></td><td><p> D</p></td></tr><tr><td><p> FRH1.25-156</p></td><td><p> 3.9</p></td><td><p> 13.0</p></td><td><p> 34</p></td><td><p> 1.7</p></td><td><p> 4.8</p></td><td><p> 0,4</p></td><td><p> 1000</p></td><td><p><img alt="" src="/uploads/2312/hongdian-3932.png" /></p><p> Rojo</p></td><td><p> Rango de cables: 0,5-1,5 mm²</p><p> AWG:(22-16)</p><p> Corriente máxima: Imax = 10A</p></td></tr><tr><td><p> FRH2-156</p></td><td><p> 3.9</p></td><td rowspan="2"><p> 14.0</p></td><td rowspan="2"><p> 34</p></td><td rowspan="2"><p> 2.3</p></td><td rowspan="2"><p> 5.8</p></td><td rowspan="2"><p> 0,4</p></td><td rowspan="2"><p> 1000</p></td><td rowspan="2"><p><img alt="" src="/uploads/2312/landian.png" /></p><p> Azul</p></td><td rowspan="2"><p> Rango de cables: 1,5-2,5 mm²</p><p> AWG:(16-14)</p><p> Corriente máxima: Imax = 15A</p></td></tr><tr><td><p> FRH2-195</p></td><td><p> 4.9</p></td></tr><tr><td><p> FRH5.5-158</p></td><td><p> 3.9</p></td><td><p> 14.0</p></td><td><p> 38</p></td><td><p> 3.4</p></td><td><p> 6.8</p></td><td><p> 0,40</p></td><td><p> 500</p></td><td rowspan="2"><p><img alt="" src="/uploads/2312/huangdian.png" /></p><p> Amarillo</p></td><td rowspan="2"><p> Rango de cables: 4-6 mm²</p><p> AWG:(12-10)</p><p> Corriente máx.: Imaxt=24A</p></td></tr><tr><td><p> FRH5.5-195</p></td><td><p> 4.9</p></td><td><p> 14.0</p></td><td><p> 38</p></td><td><p> 3.4</p></td><td><p> 6.8</p></td><td><p> 0,40</p></td><td><p> 500 </p></td></tr></tbody></table><p></p><p><img alt="" src="/uploads/2401/frh.png" style="width: 1216px; height: 762px;" /></p>
