DUWAI PBDH-conector aislado preestablecido hembra con hombro y espalda Tipo termorretráctil (forro de pegamento caliente)
APLICACIONES
La serie de extremos prensados en frío preestablecidos termorretráctiles está hecha de poliolefina y adhesivo termofusible, producción compuesta de funda termorretráctil, utilizada para proteger la conexión, impermeable y anticorrosión, puede fortalecer la fijación y a prueba de golpes en ambientes difíciles, la viga lineal se cae. , con buena función de conector electrónico de protección de aislamiento. En comparación con los conectores convencionales, tiene las ventajas de durabilidad, fácil instalación y bajo costo de instalación.
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
- Temperatura mínima de contracción: 80 ℃
- Temperatura de recuperación total: superior a 110 ˚C
- Temperatura de fusión total de la soldadura: 140˚C
COLOR
Color estándar: amarillo, rojo y azul.
Material final: oricalco
Revestimiento de superficie: estañado
Material aislante: polietileno
Temperatura de funcionamiento: -55 ℃ ~ 125 ℃
Temperatura inicial de contracción: 80 ℃
Temperatura mínima de contracción total: 140 ℃
Elemento de prueba | Índice | Condición de prueba | |
Pre-preparación | Resistencia a la tracción | Mín.18MPa | Temperatura ambiente |
alargado | Mín.200% | ||
Después del envejecimiento | Resistencia a la tracción | Mín.11.5MPa | 150 ℃/7 días |
alargado | Mínimo 100% | ||
Soportar voltaje y voltaje de ruptura (antes de envejecer) | Soporta 2,5 KV en un minuto sin averías. | Temperatura ambiente | |
Soportar voltaje y voltaje de ruptura (después del envejecimiento) | Soporta 2,5 KV en un minuto sin averías. | 150 ℃/7 días | |
Doblado en frío | sin grieta | -40 ℃/4 hora(s) | |
Módulo secante (24%) | 250MPa | ||
Resistividad de volumen | Mín.1014Ω.cM | ||
Choque termal | sin grieta | 200 ℃/4 hora(s) | |

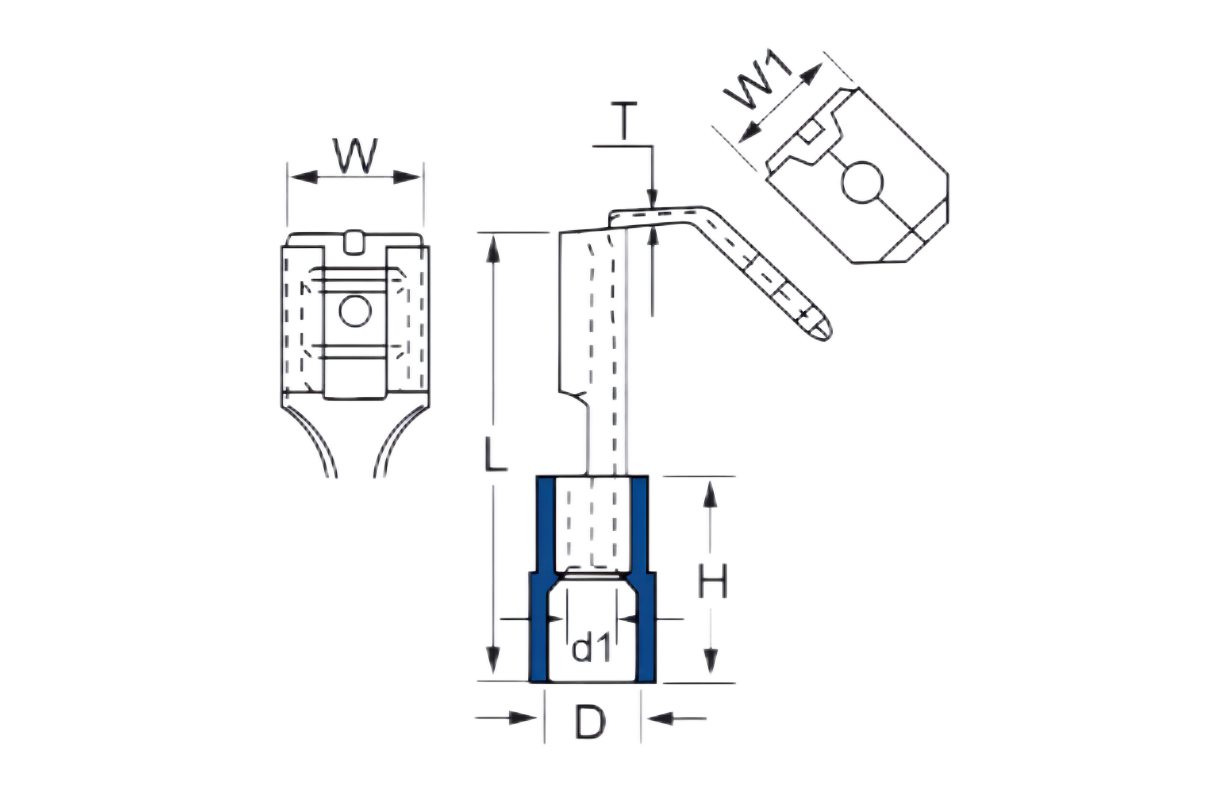

Número de modelo | Pestaña Nema | Dimensión (mm) | UNIDADES/PAQUETE | Color | Explicación | ||||||
W. | W1 | l | h | d1 | D | t | |||||
PBDH1.25-250 | 0,8×6,35 | 7.5 | 6.3 | 30 | 19 | 1.7 | 4.0 | 0,4 | 500 |
Rojo | Rango de cables: 0,5-1,5 mm² AWG:(22-16) Corriente máxima: Imax = 10A |
PBDH2-250 | 0,8×6,35 | 7.5 | 6.3 | 30 | 19 | 2.3 | 4.8 | 0,4 | 500 |
Azul | Rango de cables: 1,5-2,5 mm² AWG:(16-14) Corriente máxima: Imax = 15A |
PBDH5.5-250 | 0,8×6,35 | 7.5 | 6.3 | 32 | 21 | 3.4 | 6.5 | 0,4 | 500 |
Amarillo | Rango de cables: 4-6 mm² AWG:(12-10) Corriente máx.: Imaxt=24A |
