DUWAI CRIMP - Empalmes de crimpado termorretráctiles impermeables
APLICACIONES
CRIMP es un empalme de engarce termorretráctil producido por poliolefina con revestimiento adhesivo interno y se utiliza para protección de conexiones, resistencia al agua y anticorrosión. Se puede fijar firmemente y protege contra vibraciones en entornos hostiles y con buena protección de aislamiento para conectores electrónicos. En comparación con los conectores convencionales, tiene las ventajas de durabilidad, fácil instalación y bajo costo de instalación.
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
- Temperatura mínima de contracción: 80 ℃
- Temperatura de recuperación total: superior a 130 ˚C
COLOR
Color estándar: amarillo, rojo y azul.
- Relación de contracción: 3:1
- El adhesivo termofusible de poliamida proporciona una excelente propiedad impermeable
- Excelente ductilidad y resistencia al daño mecánico.
- Excelente resistencia a la tracción

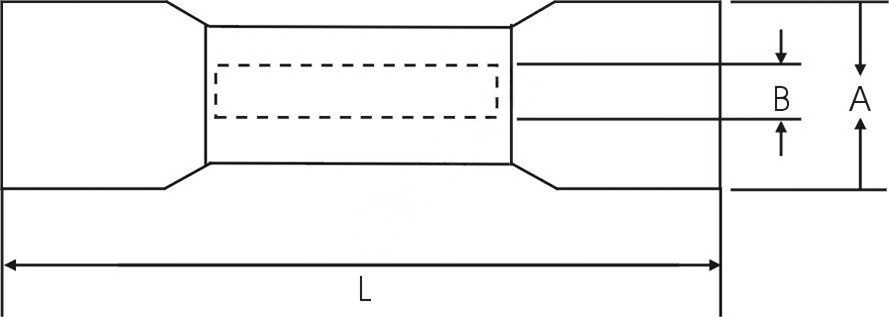

<table><tbody><tr><td colspan="2"><p>Datos técnicos </p></td><td colspan="4"><p></p></td><td colspan="2"><p></p></td><td><p></p></td></tr><tr><td colspan="2"><p>Propiedad</p></td><td colspan="4"><p> Requisito de especificación</p></td><td colspan="2"><p> Método de prueba</p></td><td><p> Valor típico</p></td></tr><tr><td colspan="2"><p> Resistencia a la tensión dieléctrica</p></td><td colspan="4"><p> CA2500V/60S<br /> Sin avería</p></td><td colspan="2"><p> Norma ASTM D2671</p></td><td><p> Sin avería</p></td></tr><tr><td colspan="2"><p> Nivel impermeable</p></td><td colspan="4"><p> Ninguna fuga</p></td><td colspan="2"><p> IPX7(1M/1 hora)</p></td><td><p> Aprobar</p></td></tr><tr><td colspan="9"><p> Especificación</p></td></tr><tr><td colspan="9"><p> Conectores de empalme a tope termorretráctiles</p></td></tr><tr><td rowspan="2"><p> Número de pieza.</p></td><td colspan="4"><p> Tamaño nominal (mm)</p></td><td colspan="2"><p> Rango de cables</p></td><td colspan="2" rowspan="2"><p> Color estándar</p></td></tr><tr><td colspan="2"><p> A</p></td><td><p> B</p></td><td><p> l</p></td><td colspan="2"><p> AWG (mm²)</p></td></tr><tr><td><p> GBS-1</p></td><td colspan="2"><p> 4.7</p></td><td><p> 1.7</p></td><td><p> 35</p></td><td colspan="2"><p> 22-18 (0,5-1,0)</p></td><td colspan="2"><p> Rojo</p></td></tr><tr><td><p> GBS-2</p></td><td colspan="2"><p> 5.7</p></td><td><p> 2.4</p></td><td><p> 36</p></td><td colspan="2"><p> 16-14 (1,5-2,5)</p></td><td colspan="2"><p> Azul</p></td></tr><tr><td><p> GBS-5</p></td><td colspan="2"><p> 6.7</p></td><td><p> 3.6</p></td><td><p> 42</p></td><td colspan="2"><p> 12-10 (4,0-6,0)</p></td><td colspan="2"><p> Amarillo </p></td></tr></tbody></table><p align="center"><img height="317" src="/uploads/2312/image-20231216145750-1.png" width="889" /></p><table><tbody><tr><td colspan="4"><p> Terminales de anillo termorretráctiles</p></td></tr><tr><td rowspan="2"><p> Número de pieza</p></td><td rowspan="2"><p> Tamaño del perno prisionero</p></td><td><p> Rango de cables</p></td><td rowspan="2"><p> Color estándar</p></td></tr><tr><td><p> AWG (mm2)</p></td></tr><tr><td><p> RHS1-4</p></td><td><p> #8 (4,3 mm)</p></td><td><p> 22-16 (0,5-1,5)</p></td><td><p> Rojo</p></td></tr><tr><td><p> RHS2-4</p></td><td><p> #8 (4,3 mm)</p></td><td><p> 16-14 (1,5-2,5)</p></td><td><p> Azul</p></td></tr><tr><td><p> RHS5-5</p></td><td><p> #10 (5,3 mm)</p></td><td><p> 12-10 (4,0-6,0)</p></td><td><p> Amarillo</p></td></tr></tbody></table><p></p><table><tbody><tr><td colspan="4"><p> Terminales de pala termorretráctiles</p></td></tr><tr><td rowspan="2"><p> Número de pieza</p></td><td rowspan="2"><p> Tamaño del perno prisionero</p></td><td><p> Rango de cables</p></td><td rowspan="2"><p> Color estándar</p></td></tr><tr><td><p> AWG (mm2)</p></td></tr><tr><td><p> SHS1-4</p></td><td><p> #8 (4,3 mm)</p></td><td><p> 22-16 (0,5-1,0)</p></td><td><p> Rojo</p></td></tr><tr><td><p> SHS2-4</p></td><td><p> #8 (4,3 mm)</p></td><td><p> 16-14 (1,5-2,5)</p></td><td><p> Azul</p></td></tr><tr><td><p> SHS5-4</p></td><td><p> #8 (4,3 mm)</p></td><td><p> 12-10 (4,0-6,0)</p></td><td><p> Amarillo</p></td></tr></tbody></table>
