DUWAI GAST-E - Empalmes de conector de extremo cerrado con agarre de soldadura
APLICACIONES
Los empalmes de conectores de extremo cerrado GAST-E están diseñados para la protección de terminales de cables de combinaciones de múltiples cables, reemplazando el método tradicional de engarzado de extremo cerrado. El producto se compone de un tubo termorretráctil de PVDF de alta resistencia a la abrasión, un manguito de soldadura para soldar, una bobina de cobre en espiral para enrollar cables, un adhesivo termofusible de alto rendimiento para resistencia al agua y una perla de vidrio coloreada de fácil identificación para encapsulación. Hace que el montaje de terminales de cables sea muy fácil y fiable.
COLOR
Color estándar: amarillo, verde, rojo y azul
- Propiedad de resistencia a la abrasión de la capa exterior de PVDF
- Excelente resistencia química
- Excelente rendimiento de aislamiento
- Retardante de llama
Datos técnicos | ||||||||
Propiedad | Método de prueba | Valor típico | ||||||
Nivel impermeable | IPX7 | Aprobar | ||||||
Resistividad de volumen | Norma ASTM D2671 | ≥1013Ω·cm | ||||||
Resistencia dieléctrica | Norma ASTM D2671 | 2,0 kV/mm | ||||||
Especificación | ||||||||

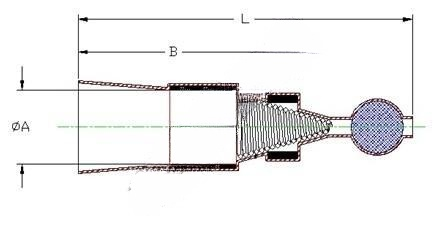

Número de pieza | Codigo de color | Dimensiones del producto | Rango de cables | |||||
L±3,5 | ΦA | B | Mín (mm2) | Máx. (mm2) | ||||
GAST-E01 | Verde | 38.3 | 3,6 +0,4/-0,2 | 26,0±2,0 | 0,7 | 2.4 | ||
GAST-E02 | Rojo | 37,7 | 5,0 +0,7/-0,2 | 23,5±2,0 | 2.0 | 4.0 | ||
GAST-E03 | Azul | 45,5 | 7,5 +0,9/-0,2 | 26,5±2,0 | 3.5 | 8.0 | ||
GAST-E04 | Amarillo | 45.0 | 9,4 +0,9/-0,3 | 25,5±3,0 | 7.5 | 12.0 | ||
