DUWAI GAST-R - Empalmes de cables con manguito de soldadura a 125 ℃
APLICACIONES
La capa exterior de GAST-R es un tubo termorretráctil de poliolefina transparente, y la capa interior está hecha de un anillo de goma termofusible de color, de dimensiones fáciles de identificar, y un anillo de estaño respetuoso con el medio ambiente. Los diseños de este producto son la protección del tubo termocontraíble para la capa exterior de los cables, el anillo de estaño que se suelda a los cables y el sellado del anillo adhesivo termofusible en ambos extremos del tubo termocontraíble. Toda la protección de las conexiones se puede completar en un solo proceso de calentamiento; un método de construcción simple puede reducir el costo de instalación.
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
- Temperatura mínima de contracción: 80 ℃
- Temperatura de recuperación total: superior a 110 ˚C
- Temperatura de fusión total de la soldadura: 160˚C
COLOR
Color estándar: blanco, amarillo, rojo y azul
- Relación de contracción: 2:1
- El adhesivo termofusible proporciona una función impermeable
- El color del adhesivo termofusible indica la dimensión aplicable.
- El diseño del manguito de soldadura facilita el proceso de soldadura
- Cumplimiento de RoHS

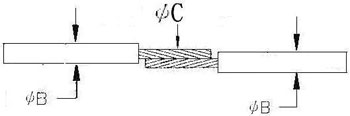

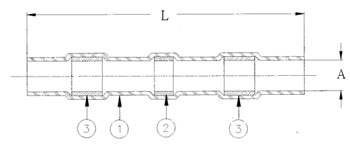

<table><tbody><tr><td colspan="4"><p>Datos técnicos</p></td><td colspan="3"><p></p></td><td colspan="2"><p></p></td></tr><tr><td colspan="4"><p> Propiedad</p></td><td colspan="3"><p> Método de prueba</p></td><td colspan="2"><p> Valor típico</p></td></tr><tr><td colspan="4"><p> Resistencia dieléctrica</p></td><td colspan="3"><p> Norma ASTM D2671</p></td><td colspan="2"><p> 1 kV/mm</p></td></tr><tr><td colspan="4"><p> Composición de soldadura</p></td><td colspan="3"><p> -</p></td><td colspan="2"><p> Sn/Bi</p></td></tr><tr><td colspan="9"><p> Especificación</p></td></tr><tr><td colspan="9"><p> Anillo único</p></td></tr><tr><td rowspan="2"><p> Número de pieza</p></td><td colspan="2"><p> Dimensiones del producto<br /> (mm)</p></td><td colspan="3"><p> Dimensiones del cable<br /> (mm)</p></td><td colspan="2"><p> Rango de cables</p></td><td rowspan="2"><p> Color estándar</p></td></tr><tr><td><p> A</p></td><td><p> L (máx.)</p></td><td colspan="2"><p> B (mín.)</p></td><td><p> C (mín.)</p></td><td colspan="2"><p> AWG (mm2)</p></td></tr><tr><td><p> GAST-R01</p></td><td><p> 1,7±0,3</p></td><td><p> 26,5</p></td><td colspan="2"><p> 1.0</p></td><td><p> 0,76</p></td><td colspan="2"><p> 26-24(0,25-0,34)</p></td><td><p> Blanco</p></td></tr><tr><td><p> GAST-R02</p></td><td><p> 2,7±0,3</p></td><td><p> 41,5</p></td><td colspan="2"><p> 1.5</p></td><td><p> 1.3</p></td><td colspan="2"><p> 22-18(0,5-1,0)</p></td><td><p> Rojo</p></td></tr><tr><td><p> GAST-R03</p></td><td><p> 4,5±0,3</p></td><td><p> 41,5</p></td><td colspan="2"><p> 2.5</p></td><td><p> 2.0</p></td><td colspan="2"><p> 16-14(1,5-2,5)</p></td><td><p> Azul</p></td></tr><tr><td><p> GAST-R04</p></td><td><p> 6,0±0,3</p></td><td><p> 41,5</p></td><td colspan="2"><p> 3.3</p></td><td><p> 3.0</p></td><td colspan="2"><p> 12-10(4,0-6,0)</p></td><td><p> Amarillo</p></td></tr></tbody></table><p></p><table><tbody><tr><td colspan="7"><p> Anillo doble</p></td></tr><tr><td rowspan="2"><p> Número de pieza</p></td><td colspan="2"><p> Dimensiones del producto<br /> (mm)</p></td><td colspan="2"><p> Dimensiones del cable<br /> (mm)</p></td><td><p> Rango de cables</p></td><td rowspan="2"><p> Color estándar</p></td></tr><tr><td><p> A</p></td><td><p> L (máx.)</p></td><td><p> B (mín.)</p></td><td><p> C (mín.)</p></td><td><p> AWG (mm2)</p></td></tr><tr><td><p> GAST-DR01</p></td><td><p> 1,7±0,3</p></td><td><p> 26,5</p></td><td><p> 1.0</p></td><td><p> 0,76</p></td><td><p> 26-24(0,25-0,34)</p></td><td><p> Blanco</p></td></tr><tr><td><p> GAST-DR02</p></td><td><p> 2,7±0,3</p></td><td><p> 41,5</p></td><td><p> 1.5</p></td><td><p> 1.3</p></td><td><p> 22-18(0,5-1,0)</p></td><td><p> Rojo</p></td></tr><tr><td><p> GAST-DR03</p></td><td><p> 4,5±0,3</p></td><td><p> 41,5</p></td><td><p> 2.5</p></td><td><p> 2.0</p></td><td><p> 16-14(1,5-2,5)</p></td><td><p> Azul</p></td></tr><tr><td><p> GAST-DR04</p></td><td><p> 6,0±0,3</p></td><td><p> 41,5</p></td><td><p> 3.3</p></td><td><p> 3.0</p></td><td><p> 12-10(4,0-6,0)</p></td><td><p> Amarillo </p></td></tr></tbody></table><p><br /><img alt="" src="/uploads/2312/gast-r_1.jpg" style="width: 350px; height: 146px;" /><img alt="" src="/uploads/2312/gast-r_2.jpg" style="width: 350px; height: 116px; float: right;" /></p><ol><li> Tubo termorretráctil</li><li> Manga de soldadura de baja temperatura</li><li> Adhesivo termofusible impermeable</li></ol>
