DUWAI RHB-Terminal aislado preestablecido circular Tipo termorretráctil (revestimiento de pegamento caliente)
APLICACIONES
La serie de extremos termorretráctiles preestablecidos prensados en frío está hecha de poliolefina y adhesivo termofusible, producción compuesta de funda termorretráctil, utilizada para proteger la conexión, impermeable y anticorrosión, puede fortalecer la fijación y a prueba de golpes en ambientes difíciles, la viga lineal se cae. ,con buena función de conector electrónico de protección de aislamiento. En comparación con los conectores convencionales, tiene las ventajas de durabilidad, fácil instalación y bajo costo de instalación.
RANGO DE TEMPERATURA DE FUNCIONAMIENTO
- Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
- Temperatura mínima de contracción: 80 ℃
- Temperatura de recuperación total: superior a 110 ˚C
- Temperatura de fusión total de la soldadura: 140˚C
COLOR
Color estándar: amarillo, rojo y azul.
Material final: cobre rojo
Revestimiento de superficie: estañado
Material aislante: polietileno
Temperatura de funcionamiento: -55 ℃ ~ 125 ℃
Temperatura inicial de contracción: 80 ℃
Temperatura mínima de contracción total: 140 ℃
Elemento de prueba | Índice | Condición de prueba | |
Pre-preparación | Resistencia a la tracción | Mín.18MPa | Temperatura ambiente |
alargado | Mín.200% | ||
Después del envejecimiento | Resistencia a la tracción | Mín.11.5MPa | 150 ℃/7 días |
alargado | Mínimo 100% | ||
Soportar voltaje y voltaje de ruptura (antes de envejecer) | Soporta 2,5 KV en un minuto sin averías. | Temperatura ambiente | |
Soportar voltaje y voltaje de ruptura (después del envejecimiento) | Soporta 2,5 KV en un minuto sin averías. | 150 ℃/7 días | |
Doblado en frío | sin grieta | -40 ℃/4 hora(s) | |
Módulo secante (24%) | 250MPa | ||
Resistividad de volumen | Mín.1014Ω.cM | ||
Choque termal | sin grieta | 200 ℃/4 hora(s) |

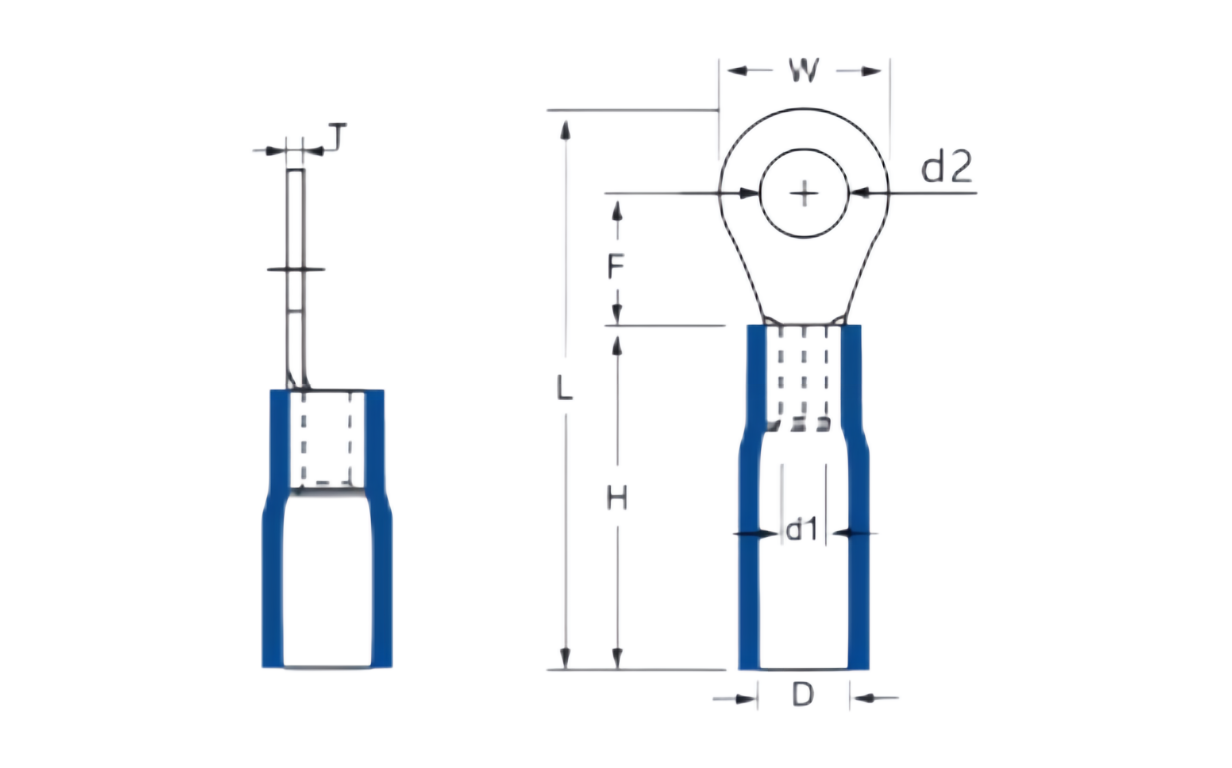

Número de modelo | Tamaño del perno prisionero | Dimensión (mm) | UNIDADES/PAQUETE | Color | Explicación | ||||||||
Métrico | Americano | d2 | W. | F | l | h | d1 | D | t | ||||
RHB1.25-4S | 4 | #8 | 4.3 | 6.6 | 6.3 | 28.0 | 18 | 1.7 | 4.8 | 0,7 | 1000 | Rojo | Rango de cables: 0,5-1,5 mm² AWG:(22-16) Corriente máxima: Imax = 19A |
RHB1.25-5S | 5 | #10 | 5.3 | 8.0 | 7.0 | 30 | |||||||
RHB1.25-6 | 6 | 1/4" | 6.4 | 11.6 | 11.2 | 36 | |||||||
RHB1.25-8 | 8 | 5/16” | 8.4 | ||||||||||
RHB1.25-10 | 10 | 3/8" | 10.5 | 13.6 | 13.9 | 40 | |||||||
RHB1.25-12 | 12 | 1/2" | 13.0 | 19.2 | 16.6 | 45 | 500 | ||||||
RHB2-4S | 4 | #8 | 4.3 | 6.6 | 6.3 | 28 | 18 | 2.3 | 5.8 | 0,7 0,8 | 1000 | Azul | Rango de cables: 1,5-2,5 mm² AWG:(16-14) Corriente máxima: Imax = 27 A. |
RHB2-5S | 5 | #10 | 5.3 | 8.5 | 7.5 | 29 | |||||||
RHB2-6 | 6 | 1/4" | 6.4 | 12.0 | 11.0 | 34 | |||||||
RHB2-8 | 8 | 5/16" | 8.4 | 12.0 | 11.0 | 34 | |||||||
RHB2-10 | 10 | 3/8" | 10.5 | 13.6 | 13.9 | 38 | |||||||
RHB2-12 | 12 | 1/2" | 13.0 | 19.2 | 16.6 | 42 | 500 | ||||||
RHB5.5-4S | 4 | #8 | 4.3 | 9.5 | 8.3 | 34 | 20 | 3.4 | 6.8 | 1.0 | 500 | Amarillo | Rango de cables: 4-6 mm² AWG:(12-10) Corriente máxima: Imax = 48 A. |
RHB5.5-5 | 5 | #10 | 5.3 | ||||||||||
RHB5.5-6 | 6 | 1/4" | 6.4 | 12.0 | 10.5 | 37 | |||||||
RHB5.5-8 | 8 | 5/16" | 8.4 | 15.0 | 13.5 | 41 | |||||||
RHB5.5-10 | 10 | 3/8 | 10.5 | ||||||||||
RHB5.5-12 | 12 | 1/2" | 13.0 | 19.2 | 16.0 | 46 |
