Terminales de anillo aislados serie DUWAI RV

Color estándar: negro, rojo, azul, amarillo

Consulta

Terminales de anillo aislados serie DUWAI RV

Descripción
Tabla de especificaciones

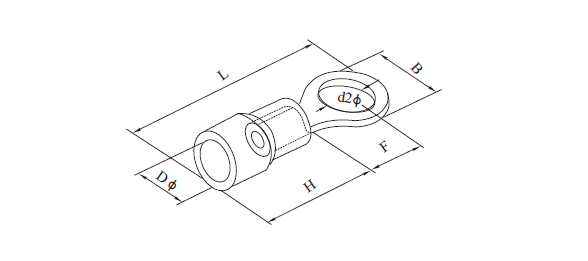

<img height="261" src="/uploads/2312/image-20231225161822-1.png" width="588" /><table><tbody><tr><td colspan="10"> Parámetros técnicos</td></tr><tr><td rowspan="2"></td><td rowspan="2"> Artículo No.</td><td rowspan="2"> Sistema estético Número de perno</td><td rowspan="2"> diámetro del tornillo d2(mm)</td><td colspan="5"> Dimensión</td><td rowspan="2"> Color</td></tr><tr><td> B (mm)</td><td> l (mm)</td><td> F (mm)</td><td> h (mm)</td><td> re φ (mm)</td></tr><tr><td rowspan="10"> Área de sección transversal: 0,5~1,5 mm² (22-16) Corriente máxima: Imax = 19A</td><td> RV1.25-3</td><td> #4</td><td> 3.2</td><td> 5.7</td><td> 17.8</td><td> 4.95</td><td rowspan="10"> 10.0</td><td rowspan="10"> 4.3</td><td rowspan="10"> Rojo</td></tr><tr><td> RVS1.25-3.5</td><td> #6</td><td> 3.7</td><td> 5.7</td><td> 17.8</td><td> 4.95</td></tr><tr><td> RVM1.25-3.5</td><td> #6</td><td> 3.7</td><td> 6.6</td><td> 20.1</td><td> 6.3</td></tr><tr><td> RVL1.25-3.5</td><td> #6</td><td> 3.7</td><td> 8.0</td><td> 21,5</td><td> 7.0</td></tr><tr><td> RVS1.25-4</td><td> #8</td><td> 4.3</td><td> 6.6</td><td> 20.1</td><td> 6.3</td></tr><tr><td> RVL1.25-4</td><td> #8</td><td> 4.3</td><td> 8.0</td><td> 21,5</td><td> 7.0</td></tr><tr><td> RV1.25-5</td><td> #10</td><td> 5.3</td><td> 8.0</td><td> 21,5</td><td> 7.0</td></tr><tr><td> RV1.25-6</td><td> 1/4</td><td> 6.5</td><td> 11.6</td><td> 27,5</td><td> 11.1</td></tr><tr><td> RV1.25-8</td><td> 5/16</td><td> 8.4</td><td> 11.6</td><td> 27,5</td><td> 11.1</td></tr><tr><td> RV1.25-10</td><td> 3/8</td><td> 10.5</td><td> 13.6</td><td> 31,6</td><td> 13.9</td></tr><tr><td rowspan="11"> Área de sección transversal: 1,5~2,5 mm² (16~14) Corriente máxima:Imax=27A</td><td> RV2-3</td><td> #4</td><td> 3.2</td><td> 6.6</td><td> 17.8</td><td> 4.3</td><td rowspan="11"> 10.0</td><td rowspan="11"> 4.9</td><td rowspan="11"> azul</td></tr><tr><td> RVS2-3.5</td><td> #6</td><td> 3.7</td><td> 6.6</td><td> 17.8</td><td> 4.3</td></tr><tr><td> RVM2-3.5</td><td> #6</td><td> 3.7</td><td> 6.6</td><td> 21.0</td><td> 7.0</td></tr><tr><td> RVL2-3.5</td><td> #6</td><td> 3.7</td><td> 8.5</td><td> 22,5</td><td> 7,75</td></tr><tr><td> RVS2-4</td><td> #8</td><td> 4.3</td><td> 6.6</td><td> 21.0</td><td> 7.0</td></tr><tr><td> RVL2-4</td><td> #8</td><td> 4.3</td><td> 8.5</td><td> 22,5</td><td> 7,75</td></tr><tr><td> RVS2-5</td><td> #10</td><td> 5.3</td><td> 8.5</td><td> 22,5</td><td> 7,75</td></tr><tr><td> RVL2-5</td><td> #10</td><td> 5.3</td><td> 9.5</td><td> 22,5</td><td> 7.25</td></tr><tr><td> RV2-6</td><td> 1/4</td><td> 6.5</td><td> 12.0</td><td> 27,6</td><td> 11.0</td></tr><tr><td> RV2-8</td><td> 5/16</td><td> 8.4</td><td> 12.0</td><td> 27,6</td><td> 11.0</td></tr><tr><td> RV2-10</td><td> 3/8</td><td> 10.5</td><td> 13.6</td><td> 30.2</td><td> 13.9</td></tr><tr><td rowspan="4"> Área de sección transversal: 2,5~4 mm² (14~12) Corriente máxima: Imax = 37A</td><td> RV3.5-4</td><td> #8</td><td> 4.3</td><td> 8.0</td><td> 24,5</td><td> 7.7</td><td rowspan="4"> 12.5</td><td rowspan="4"> 6.2</td><td rowspan="4"> negro</td></tr><tr><td> RVS3.5-5</td><td> #10</td><td> 5.3</td><td> 8.0</td><td> 24,5</td><td> 7.7</td></tr><tr><td> RVL3.5-5</td><td> #10</td><td> 5.3</td><td> 12.0</td><td> 27,9</td><td> 7.7</td></tr><tr><td> RV3.5-6</td><td> 1/4</td><td> 6.5</td><td> 12.0</td><td> 27,9</td><td> 7.7</td></tr><tr><td rowspan="8"> Área de sección transversal: 4~6 mm² (12~10) Corriente máxima: Imax = 48A</td><td> RV5.5-3.5</td><td> #6</td><td> 3.7</td><td> 7.2</td><td> 21.4</td><td> 5.9</td><td rowspan="8"> 12.5</td><td rowspan="8"> 6.7</td><td rowspan="8"> amarillo</td></tr><tr><td> RVS5.5-4</td><td> #8</td><td> 4.3</td><td> 7.2</td><td> 21,5</td><td> 5.9</td></tr><tr><td> RVL5.5-4</td><td> #8</td><td> 4.3</td><td> 9.5</td><td> 25,5</td><td> 8.3</td></tr><tr><td> RV5.5-5</td><td> #10</td><td> 5.3</td><td> 9.5</td><td> 25,5</td><td> 8.3</td></tr><tr><td> RV5.5-6</td><td> 1/4</td><td> 6.5</td><td> 12.0</td><td> 31,5</td><td> 13.0</td></tr><tr><td> RV5.5-8</td><td> 5/16</td><td> 8.4</td><td> 15.0</td><td> 33,7</td><td> 13.7</td></tr><tr><td> RV5.5-10</td><td> 3/8</td><td> 10.5</td><td> 15.0</td><td> 33,7</td><td> 13.7</td></tr><tr><td> RV5.5-12</td><td> 1/2</td><td> 13.0</td><td> 19.2</td><td> 38.1</td><td> 16.0</td></tr></tbody></table>
