Parámetros técnicos

Artículo No.

Sistema estético

Número de perno

diámetro del tornillo
d2(mm)

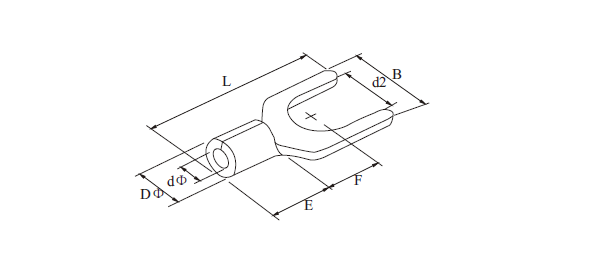

Dimensión

B
(mm)

l
(mm)

F φ
(mm)

mi φ
(mm)

re φ
(mm)

re φ
(mm)

Área de sección transversal:
0,5~1,5 mm² (línea EE. UU. 22~16)
Corriente máxima: Imax = 19A

BNS 1.25-3

#4

3.2

5.7

16.0

6.5

4.8

3.4

1.7

SNBS 1,25-3,5

#6

3.7

5.7

16.0

6.5

SNBL 1,25-3,5

#6

3.7

6.4

16.0

6.5

SNBS 1.25-4

#8

4.3

6.4

16.0

6.5

SNBM 1.25-4

#8

4.3

7.2

16.0

6.5

SNBL 1.25-4

#8

4.3

8.1

16.0

6.5

SNBS 1.25-5

#10

5.3

8.1

16.0

6.5

SNBL 1.25-5

#10

5.3

9.5

16.0

6.5

SNBS 1.25-6

1／4

6.4

9.5

16.0

6.5

SNBL 1.25-6

1／4

6.4

12.0

22.0

11.0

Área de sección transversal:
1,5~2,5 mm² (línea EE. UU. 16~14)
Corriente máxima: Imax = 27A

BNS 2-3

#4

3.2

5.7

16.0

6.5

4.8

4.1

2.3

SNBS 2-3.5

#6

3.7

5.7

16.0

6.5

SNBL 2-3.5

#6

3.7

6.4

16.0

6.5

SNBS 2-4

#8

4.3

6.4

16.0

6.5

SNBM 2-4

#8

4.3

7.2

16.0

6.5

SNBL 2-4

#8

4.3

8.1

16.0

6.5

SNBS 2-5

#10

5.3

8.1

16.0

6.5

SNBL 2-5

#10

5.3

9.5

16.0

6.5

SNBS 2-6

1／4

6.4

9.5

16.0

6.5

SNBL 2-6

1／4

6.4

12.0

22.0

11.0

Área de sección transversal:
2,5~4 mm² (línea EE. UU. 14~12)
Corriente máxima: Imax = 37A

BNS 3.5-3

#4

3.2

5.7

18.3

7.0

6.0

5.0

3.0

BNS 3.5-4

#8

4.3

8.0

18.3

7.0

BNS 3.5-5

#10

5.3

8.0

18.3

7.0

BNS 3.5-6

1／4

6.4

12.0

21,5

12.1

Área de sección transversal:
4~6 mm² (línea EE. UU. 12 ~ 10)
Corriente máxima: Imax = 48A

BNS 5,5-3,5

#8

3.7

8.3

19.5

7.5

6.8

5.6

3.4

SNBS 5.5-4

#10

4.3

8.3

19.5

7.5

SNBL 5.5-4

#8

4.3

9.0

19.5

7.5

BNS 5.5-5

#10

5.3

9.0

19.5

7.5

SNBS 5.5-6

1/4

6.4

9.0

19.5

7.5

SNBL 5.5-6

1/4

6.4

12.0

25,5

12.0

BNS 5.5-8

5/16

8.4

14.0

24,5

11.5

Área de sección transversal
6~10 mm² (línea EE. UU. 8)
Corriente máxima: Imax = 62A

BNS 8-4

#8

4.3

8.7

23.0

6.0

8.5

7.2

4.5

BNS 8-5

#10

5.3

12.0

24,5

5.7

8.5

7.2

4.5

BNS 8-6

1/4

6.4

12.0

24,5

5.7

8.5

7.2

4.5

BNS 8-8

5/16

8.4

14.5

28.0

8.3

8.5

7.2

4.5

SNB 14-6

1/4

6.4

12.0

28.0

7.5

10.5

9.0

5.8

SNB 14-8

5/16

8.4

14.0

28.0

7.5

10.5

9.0

5.8

SNB 22-8

5/16

8.4

14.0

34,5

9.0

12.0

11.5

7.7
