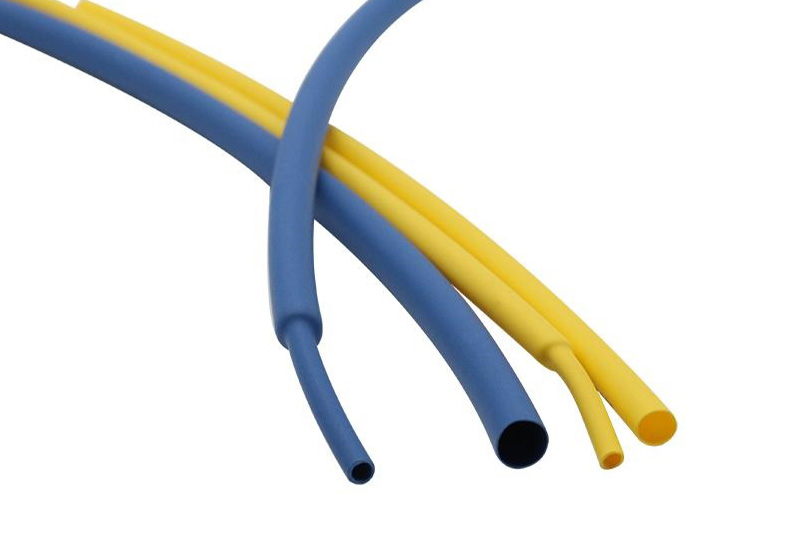

DUWAI DW5-CB Tubo termorretráctil ultrafino ignífugo respetuoso con el medio ambiente

DUWAI DW5-CB Tubo termorretráctil ultrafino ignífugo respetuoso con el medio ambiente MinShrink60

APLICACIONES

El tubo termorretráctil de pared ultrafina es más delgado que el tubo DW5 de uso general. Además de tener la misma aplicación que DW5, su espesor de pared ultradelgado tiene una temperatura de contracción más baja y una velocidad de contracción más rápida. Se utiliza para la protección del conector en espacios de alta densidad y reduce el daño a los componentes sensibles a la temperatura durante el calentamiento.

HOMOLOGACIONES / ESPECIFICACIONES

UL224, 125℃VW-1 300V

RANGO DE TEMPERATURA DE FUNCIONAMIENTO

Temperatura de funcionamiento continuo: -55 ℃ ~ 125 ℃
Temperatura mínima de contracción: 60 ℃
Temperatura de recuperación total: superior a 110 ˚C

COLOR

DUWAI DW5-CB Tubo termorretráctil ultrafino ignífugo respetuoso con el medio ambiente

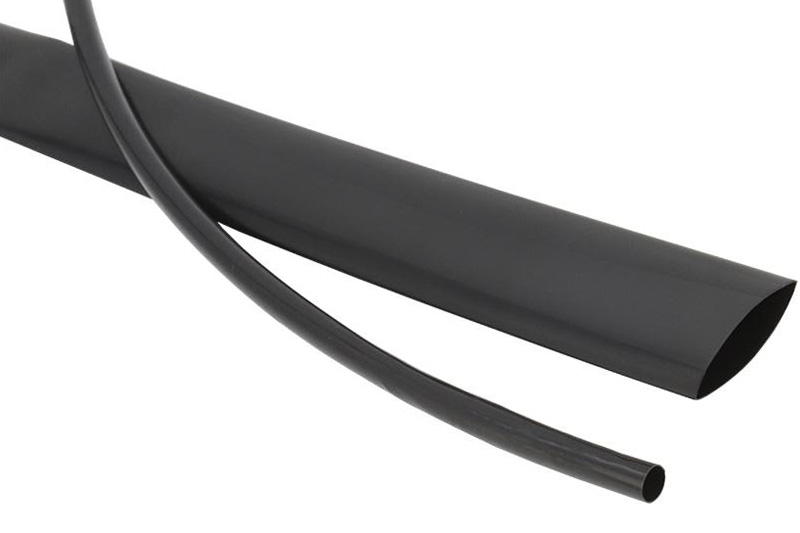

Color estándar: negro (tamaño especial, piezas cortadas disponibles bajo pedido).

Consulta

DUWAI DW5-CB Tubo termorretráctil ultrafino ignífugo respetuoso con el medio ambiente

Relación de contracción: 2:1
Muy flexible, altamente retardante de llama.
Baja temperatura de contracción y contracción rápida
Excelente rendimiento físico, químico y eléctrico.
Cumplimiento de RoHS

El tubo termorretráctil retardante de llama ultrafino libre de halógenos de 125 °C está hecho de material de poliolefina reticulada por radiación. Tiene excelentes propiedades físicas, químicas y eléctricas. El espesor de pared ultrafino es más adecuado para proteger dispositivos microelectrónicos. Al mismo tiempo, el producto se ha mejorado en términos de libre de halógenos y retardante de llama. Para satisfacer más necesidades de los clientes, las funciones principales de este producto son la protección del mazo de cables, el aislamiento eléctrico de los conectores, la prevención de la oxidación y la corrosión de las uniones soldadas, la protección mecánica, etc. El espesor de la pared del tubo termorretráctil ultrafino es muy delgado, aproximadamente 50 % más delgado que el de los tubos termorretráctiles normales.

<table><tbody><tr><td>Datos técnicos</td><td></td><td></td><td></td></tr><tr><td> Propiedad</td><td> Requisito de especificación</td><td> Método de prueba</td><td> Valor típico</td></tr><tr><td> cambio longitudinal</td><td> -10%~10%</td><td> ASTM D 2671</td><td> Aprobar</td></tr><tr><td> Resistencia a la tracción</td><td> ≥10,3MPa</td><td> ASTM D 2671</td><td> ≥11,3MPa</td></tr><tr><td> Elongación de rotura</td><td> ≥200%</td><td> ASTM D 2671</td><td> ≥400%</td></tr><tr><td> Resistencia a la tracción después del envejecimiento.</td><td> 70% del valor inicial</td><td> ASTM D 2671 (158˚C/168 h)</td><td> ≥80%</td></tr><tr><td> Elongación de rotura después del envejecimiento.</td><td> ≥100%</td><td> ASTM D 2671 (158˚C/168 h)</td><td> ≥200%</td></tr><tr><td> Golpe de calor</td><td> Sin grietas</td><td> ASTM D 2671 (200˚C/4 horas)</td><td> Sin grietas</td></tr><tr><td> Flexibilidad a baja temperatura</td><td> Sin grietas</td><td> ASTM D 2671 (-30˚C/1 hora)</td><td> Sin grietas</td></tr><tr><td> Resistencia a la tensión dieléctrica</td><td> CA2500V/60S Sin avería</td><td> Norma ASTM D2671</td><td> Sin avería</td></tr><tr><td> Resistividad de volumen</td><td> ≧1014Ω‧cm</td><td> ASTM D 2671</td><td> ≥1014Ω.cm</td></tr><tr><td> Resistencia dieléctrica</td><td> ≧19,7 kV/mm</td><td> Norma ASTM D2671</td><td> 22 kV/mm</td></tr><tr><td> Inflamabilidad</td><td> VW-1</td><td> UL224</td><td> Aprobar</td></tr></tbody></table><table><tbody><tr><td colspan="2"> Especificación </td><td colspan="2"></td><td colspan="2"></td><td></td></tr><tr><td rowspan="2">Número de pieza</td><td rowspan="2"> Medida nominal (mm)</td><td colspan="2"> Tal como se suministra (mm)</td><td colspan="2"> Después de recuperarse (mm)</td><td rowspan="2"> Longitud estándar (Metro)</td></tr><tr><td> IDENTIFICACIÓN (D)</td><td> peso (W)</td><td> ID (máx.) (d)</td><td> Peso (mín.) (w)</td></tr><tr><td> DW5-CB0010</td><td> 1.0</td><td> 1,4±0,2</td><td> 0,13±0,05</td><td> 0,7</td><td> 0,20±0,1</td><td> 200</td></tr><tr><td> DW5-CB0015</td><td> 1.5</td><td> 1,9±0,2</td><td> 0,13±0,05</td><td> 0,85</td><td> 0,20±0,1</td><td> 200</td></tr><tr><td> DW5-CB0020</td><td> 2.0</td><td> 2,4±0,2</td><td> 0,13±0,05</td><td> 1.0</td><td> 0,22±0,1</td><td> 200</td></tr><tr><td> DW5-CB0025</td><td> 2.5</td><td> 2,8±0,3</td><td> 0,13±0,05</td><td> 1.3</td><td> 0,25±0,1</td><td> 200</td></tr><tr><td> DW5-CB0030</td><td> 3.0</td><td> 3,4±0,3</td><td> 0,13±0,05</td><td> 1.5</td><td> 0,28±0,1</td><td> 200</td></tr><tr><td> DW5-CB0035</td><td> 3.5</td><td> 3,9±0,3</td><td> 0,13±0,05</td><td> 1,75</td><td> 0,25</td><td> 200</td></tr><tr><td> DW5-CB0040</td><td> 4.0</td><td> 4,4±0,3</td><td> 0,15±0,05</td><td> 2.0</td><td> 0,25</td><td> 200</td></tr><tr><td> DW5-CB0045</td><td> 4.5</td><td> 5,0 ± 0,3</td><td> 0,15±0,05</td><td> 2.25</td><td> 0,25</td><td> 100</td></tr><tr><td> DW5-CB0050</td><td> 5.0</td><td> 5,5 ± 0,3</td><td> 0,15±0,05</td><td> 2.5</td><td> 0,25</td><td> 100</td></tr><tr><td> DW5-CB0060</td><td> 6.0</td><td> 6,5±0,3</td><td> 0,15±0,05</td><td> 3.0</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0070</td><td> 7.0</td><td> 7,5±0,3</td><td> 0,15±0,05</td><td> 3.5</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0080</td><td> 8.0</td><td> 8,6±0,4</td><td> 0,15±0,05</td><td> 4.0</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0090</td><td> 9.0</td><td> 9,6±0,4</td><td> 0,15±0,05</td><td> 4.5</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0100</td><td> 10.0</td><td> 10,6±0,4</td><td> 0,15±0,05</td><td> 5.0</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0110</td><td> 11.0</td><td> 11,6±0,4</td><td> 0,18±0,05</td><td> 5.5</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0120</td><td> 12.0</td><td> 12,6±0,4</td><td> 0,20±0,05</td><td> 6.0</td><td> 0,28</td><td> 100</td></tr><tr><td> DW5-CB0130</td><td> 13.0</td><td> 13,6±0,4</td><td> 0,20±0,05</td><td> 6.5</td><td> 0,30</td><td> 100</td></tr><tr><td> DW5-CB0140</td><td> 14.0</td><td> 14,6±0,4</td><td> 0,20±0,05</td><td> 7.0</td><td> 0,30</td><td> 100</td></tr><tr><td> DW5-CB0150</td><td> 15.0</td><td> 15,6±0,5</td><td> 0,20±0,05</td><td> 7.5</td><td> 0,32</td><td> 100</td></tr><tr><td> DW5-CB0160</td><td> 16.0</td><td> 16,6±0,5</td><td> 0,20±0,05</td><td> 8.0</td><td> 0,32</td><td> 100</td></tr></tbody></table>
